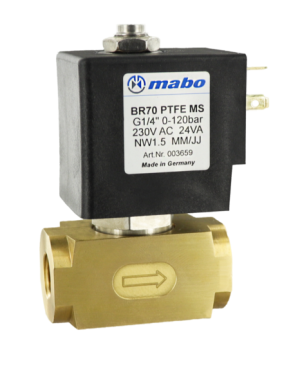

2/2- Wege-Sitzventil, direktgesteuert
Baureihe 70
- Direktgesteuertes2/2-Wege-Magnetventil
- FunktionNC-Funktion
- Servogesteuert nein
- Material Ventilkörper Messing, Edelstahl
- Elektrischer Anschluß Gerätesteckdose nach DIN 43650
- Magnetsystem in Schutzart IP 65
Technische Daten
- BauartSitzventil
- Funktion Stromlos geschlossen (NC)
- Nennweite 1.0, 1.2, 1.5, 2.0
- Druckbereich 0 - 150 bar (abh. von der Nennweite)
- Medium Gase und neutrale Flüssigkeiten oder Gase
- Viskosität max. 22m²/s
- Mediumstemperatur -40°C bis +80°C abhängig vom Dichtungswerkstoff
- Umgebungstemperatur -40°C bis +50°C
- Gehäusewerkstoff Messing, Edelstahl
- Dichtungswerkstoff PTFE
- Einbaulagebeliebig
- Schmierungnicht erforderlich
- StandardspannungenDC: 24 V, AC: 230 V ~ 50/60Hz
- Sonderspannungenauf Anfrage
- Spannungstoleranz+10/- 10%
- Rel. Einschaltdauer100%
- LeistungsaufnahmeDC11W bis 18.5 W, AC 15 VA bis 24 VA
- Schutzart IP 65
- Elektrischer AnschlußGerätestecker Form A, nach DIN EN 175301-803
- Elektrische Ausrüstungnach VDE 0580
- IsolierklasseF
Maßtabelle
| Größe G | Sitz [Ø mm] | KV-Wert [m³/h] | Druck [bar] | Gewicht Edelstahl kg | Gewicht Messing kg |
|---|---|---|---|---|---|
| 1/4" | 1,0 | 0,06 | 0-150 | 0,5 | 0,3 |
| 1/4" | 1,2 | 0,08 | 0-130 | 0,5 | 0,3 |
| 1/4" | 1,5 | 0,09 | 0-120 | 0,5 | 0,3 |
| 1/4" | 2,0 | 0,13 | 0-90 | 0,5 | 0,3 |
Bitte geben Sie bei der Bestellung unbedingt auch die elektrische Spannung und den Dichtungswerkstoff an.
Technische und massliche Änderungen vorbehalten.
